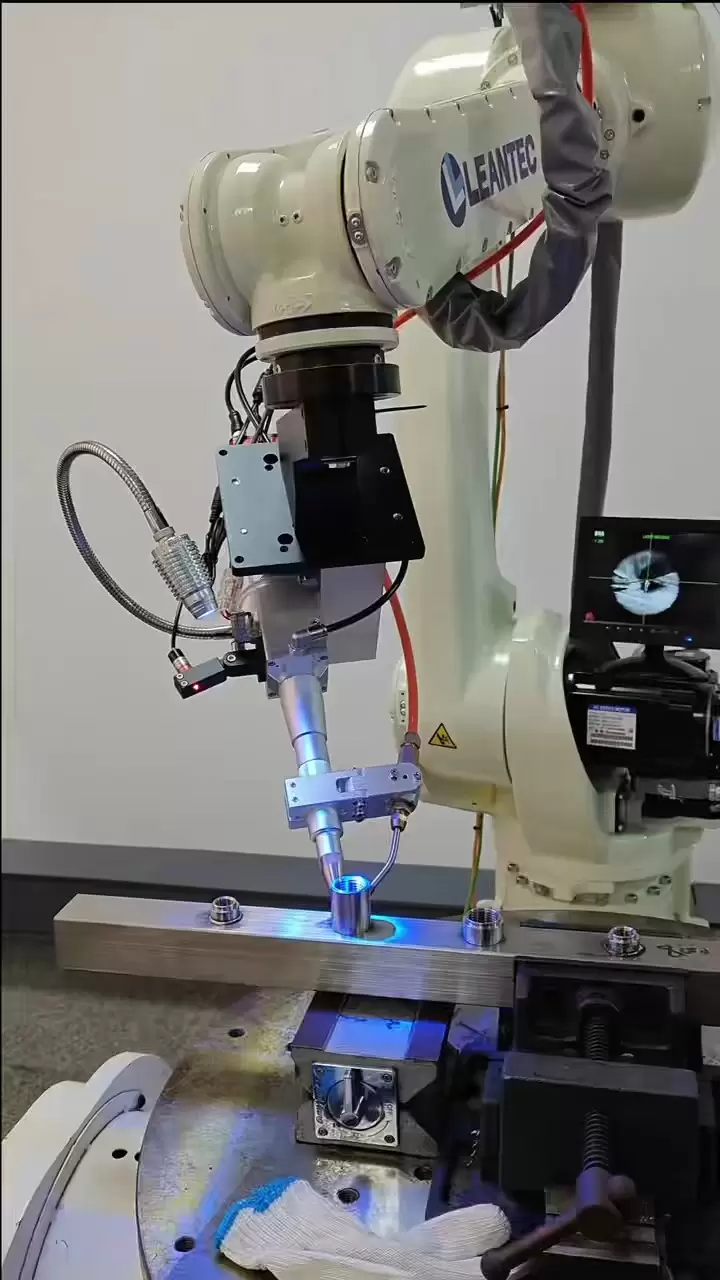

1、프로세스 소개 | 로봇 용접으로 무엇을 해결할 수 있나요?
높은 일관성: 반복성 정확도 ± 0.05mm, 안정적인 용접 외관 및 침투 깊이, 수동 변동 제거 고속
: MIG 속도는 수동 작업보다 2~3배 빠른 1.2m/min에 도달할 수 있습니다.
복잡한 경로: 6축 연결 + 외부 축, 공간 곡선 완성, 원형 파이프의 교차선 및 좁은 캐비티 내부 용접
제어 가능한 열 입력: 펄스/이중 펄스/냉간 금속 전이(CMT) 모드, 시트 변형 감소 ≤ 1mm
다중 프로세스 전환: MIG/MAG/TIG/플라즈마 아크/레이저 복합, 다중 목적을 위한 하나의 기계
2、능력
| 목 | 매개변수 |
|---|---|
| 최대 공작물 크기 | 3500 × 1500 × 800mm(2축 포지셔너 포함) |
| 재료 두께 | 0.8mm – 60mm |
| 재료 유형 | 탄소강, 스테인레스강, 알루미늄, 구리, 티타늄 합금, 크롬 몰리브덴강 |
| 용접 유형 | 모깎기, 맞대기, 랩, 원주, 공간 교차선 |
| 용접 위치 | 평면, 수평, 수직, 오버헤드, 모든 위치 |
| 배치 용량 | 1 – 1,000개/배치, 24시간 연속 작동 |
3, 당사 장비
Fanuc M-20iA + 링컨 파워 웨이브 i400
20kg의 6축 하중, 반복 정확도 ± 0.02mm
Pulse MIG/MAG, 알루미늄 두께 1mm-20mm, 튀지 않음
KUKA KR30-3 + Fronius TPS 500i
회전 직경이 3.5미터인 외부 2축 포지셔너
탄소강 두꺼운 판 다층 및 다중 패스 용접, 단면 60mm 관통
ABB IRB 4600+레이저 복합 헤드 4kW
레이저 MIG 복합재, 속도 2m/분, 변형<0.5mm
스테인리스 강판의 긴 용접을 위해 특별히 설계됨
야스카와 MA1440+TIG 콜드 와이어
티타늄 합금 및 크롬 몰리브덴 강철 압력 용기, 루트 용접 및 와이어 충진이 한 번에 완료됨
클린룸 수준 가스 보호 챔버, 산소 함량<50ppm
4、용접 사례 연구 | 로봇 용접 케이스
용접 이음매: 4미터 길이의 주변 코너 용접 이음매+내부 보강 겹침
프로세스: 펄스 MIG, 듀얼 로봇 듀얼 스테이션 교대
결과: 용접 속도 1.0m/min, 변형 ≤ 1mm, X선 1차 필름율 99%
비트 : 1곡당 90초, 일일 960개 생산
용접 솔기: 30mm 두께의 맞대기 조인트+70 ° 홈
프로세스: Robot MAG 다층 및 다중 패스, 외부 축 뒤집기
결과: -20℃에서의 충격 에너지는 ≥ 80J이며, 이는 유럽 CE 인증을 충족합니다.
납품: 무빙암 월 300개 생산, 1차 합격률 98%
용접 심: Ti-6Al-4V 얇은 벽 1.5mm TIG 맞대기 이음
프로세스: 로봇 콜드 와이어 TIG+클린룸, 산소 함량<30ppm
결과: 용접 색상은 은백색이며 산화되지 않았으며 인장 강도는 ≥ 950MPa입니다.
테스트: 항공우주 고객 CT+초음파 이중 검사를 통해
5、 품질 및 인증
ISO 3834-2 용접 품질 시스템
강철 구조물/철도 차량에 대한 EN 1090-EXCEL3/EN 15085-CL1 인증
AWS D1.1/D1.2 탄소강/알루미늄 구조물 인증
각 용접 이음매에는 UII 번호, 매개변수 추적을 위한 QR 코드 스캐닝, 용접 와이어 및 가스 배치가 함께 제공됩니다.
6、 로봇 용접을 선택하는 이유는 무엇입니까?
24시간 연속 생산으로 리드타임 40%
단축 용접 수리율 1% 미만으로 후속 연마/용접 수리 비용 절감
데이터 루프: 용접 전류, 전압, 속도를 MES에 실시간 업로드, 원클릭 PDF 보고서 생성
유연한 프로그래밍: 신제품은 교육을 위해 기계를 중단하지 않고 30분 안에 오프라인 프로그래밍을 완료할 수 있습니다.
신뢰 신뢰성
수년간의 글로벌 시장 수출 경험을 통해 품질, 물류 및 규정 준수에 대한 신뢰성이 입증되었습니다.
인증된 품질 관리 및 표준화된 생산은 모든 주문에 대해 신뢰할 수 있고 반복 가능한 결과를 보장합니다.
어떤 허용 오차를 달성할 수 있습니까?
CNC 가공에 대한 표준 공차는 DIN-2768-1-f(미세) 또는 +/-0.01mm입니다. 고정밀 요구 사항의 경우 형상 및 재료에 따라 +/-0.005mm의 엄격한 공차를 달성할 수 있습니다.
어떤 표면 마감재를 제공합니까?
당사는 다음을 포함한 원스톱 표면 처리 서비스를 제공합니다. 가공 상태(버 제거) 샌드블라스팅 아노다이징(유형 ll 유형 III) 연마 거울 연마 분말 코팅 페인팅 레이저 조각(로고/텍스트)
얼마나 빨리 견적을 받을 수 있나요?
3D 파일(STEP/IGES)과 2D 도면(PDF)을 보내주세요. 우리 엔지니어링 팀은 이를 분석하고 6~12시간 이내에 자세한 견적을 제공할 것입니다.
일반적인 리드타임은 얼마나 됩니까?
프로토타입: 3~7일 제작 10~20일 긴급 프로젝트에 대해서는 신속 서비스도 제공합니다.
대량 생산 전에 샘플을 제공합니까?
예, 승인을 위해 항상 사전 제작 샘플을 만드는 것이 좋습니다. 전체 배치를 실행하기 전에 확인을 위해 사진/비디오를 보내거나 실제 샘플을 배송해 드립니다.
부품이 사양을 충족하지 않으면 어떻게 되나요?
우리는 엄격한 품질 관리 정책을 가지고 있습니다. 부품이 도면 사양을 충족하지 않는 경우 무료로 다시 제작하거나 전액 환불해 드립니다. 우리는 품질을 100% 뒷받침합니다.
어떤 재료를 가공할 수 있나요?
우리는 금속, 알루미늄(6061, 7075), 스테인레스 스틸(303, 304, 316), 황동, 구리, 티타늄을 포함한 광범위한 재료를 사용합니다. 플라스틱: ABS, POM(Delrin), PEEK, 나일론, 폴리카보네이트. 특별한 자료가 필요하시면 알려주세요.
