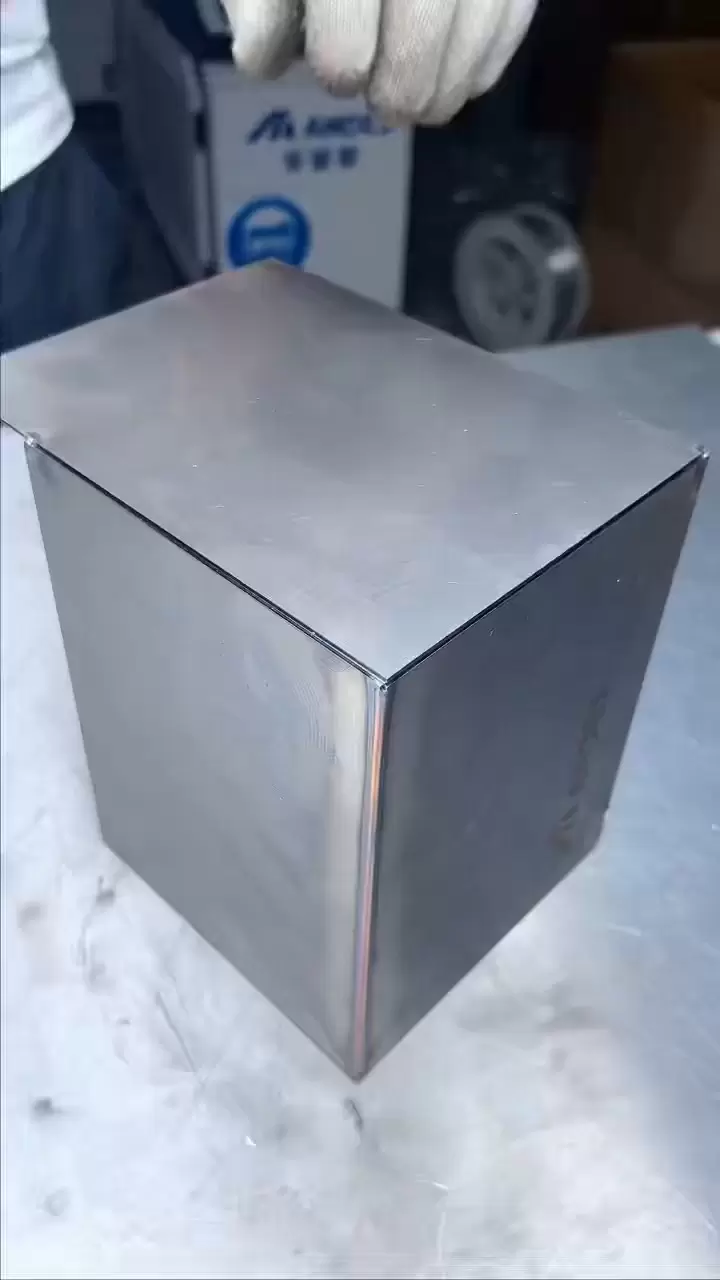

1. 프로세스 소개 | 레이저 용접으로 어떤 문제를 해결할 수 있나요?
최소 열 영향 영역: 레이저 포커싱 Ø 0.2-0.6mm, HAZ ≤ 0.3mm, 얇은 판 변형<0.1mm, 후속 레벨링 필요 없음
높은 종횡비: 깊이 대 너비 비율이 10:1인 잠금 구멍 효과, 다중 레이어나 채널 필요 없이 한 번에 0.1-8mm 관통
고정밀 궤적: 6축 로봇+실시간 용접 심 추적, 반복 정확도 ± 0.05mm, 제어 가능한 용접 이음매 폭 0.5-1.5mm
고속 사이클: 1kW 얇은 판의 경우 2-4m/min, 3kW 중간 두꺼운 판의 경우 1-1.5m/min, 기존 TIG보다 3-5배 빠름
광범위한 재료 호환성: 탄소강, 스테인리스강, 알루미늄, 구리, 티타늄 및 이종 금속(알루미늄강, 구리 스테인레스강)을 한 번에 성형할 수 있습니다.
2. 역량
| 목 | 매개변수 |
|---|---|
| 최대 단일 부품 크기 | 3500 × 1500 × 800mm(로봇 팔 리치) |
| 용접두께 | 0.1mm~8mm(단면 관통) |
| 용접 유형 | 맞대기, 필렛, 랩, 원주 방향, 3D 곡선 이음매 |
| 포지셔닝 정확도 | ±0.05 mm (로봇 + 추적) |
| 표면 품질 | 기공 및 언더컷 없음, Ra ≤ 1.6 µm, 브러싱/폴리싱 준비 완료 |
| 배치 용량 | 1 – 100,000개/배치, 24시간 연속 작동 |

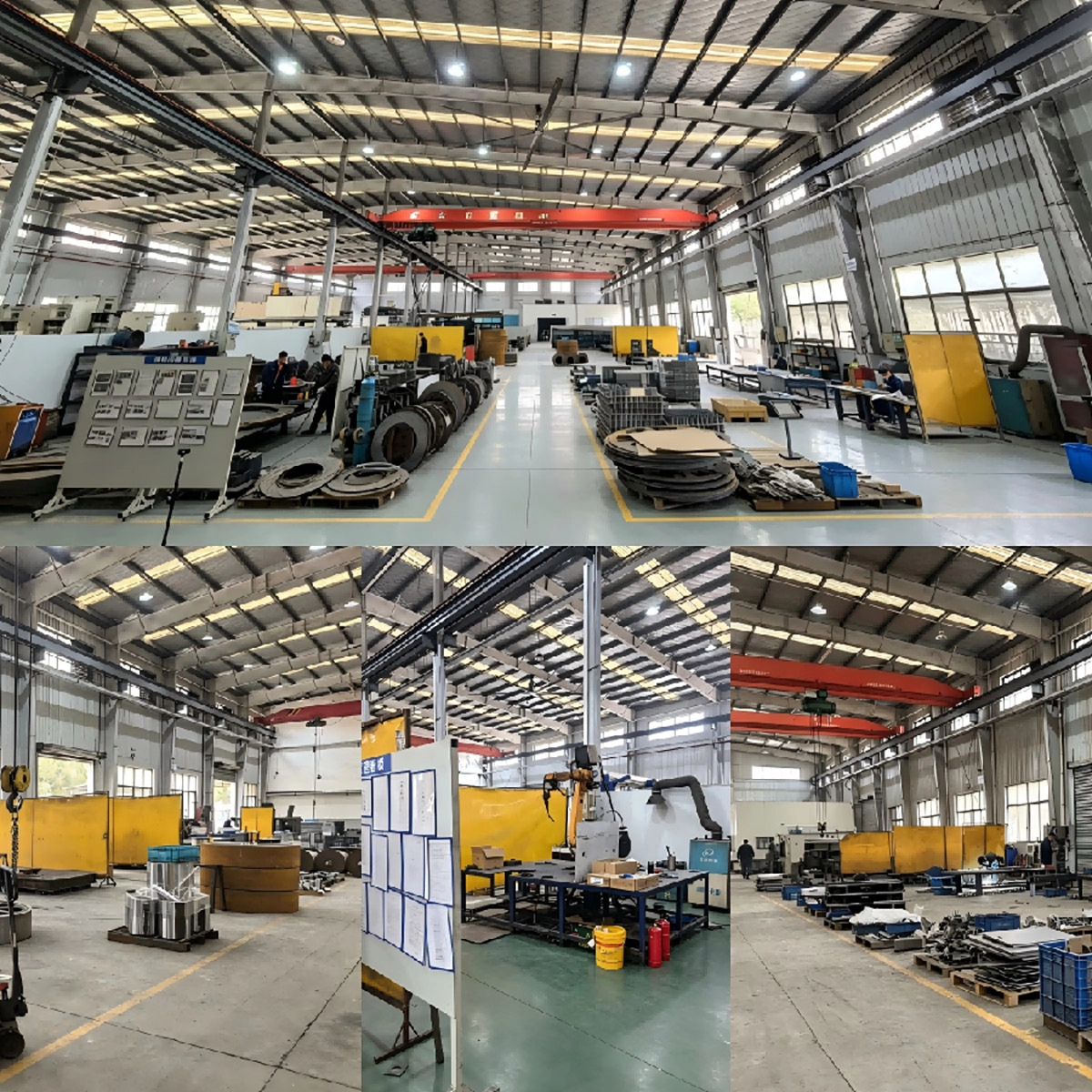

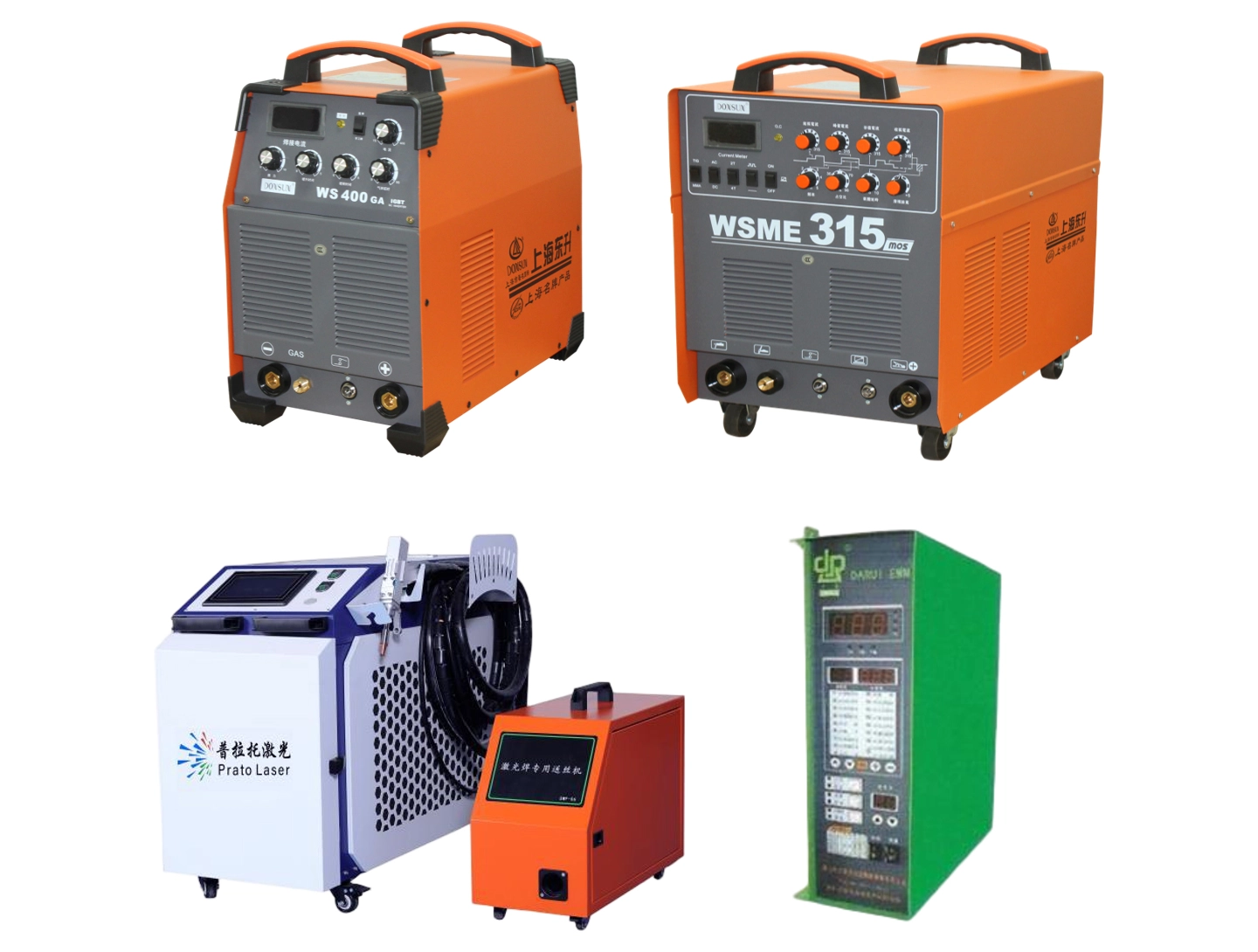

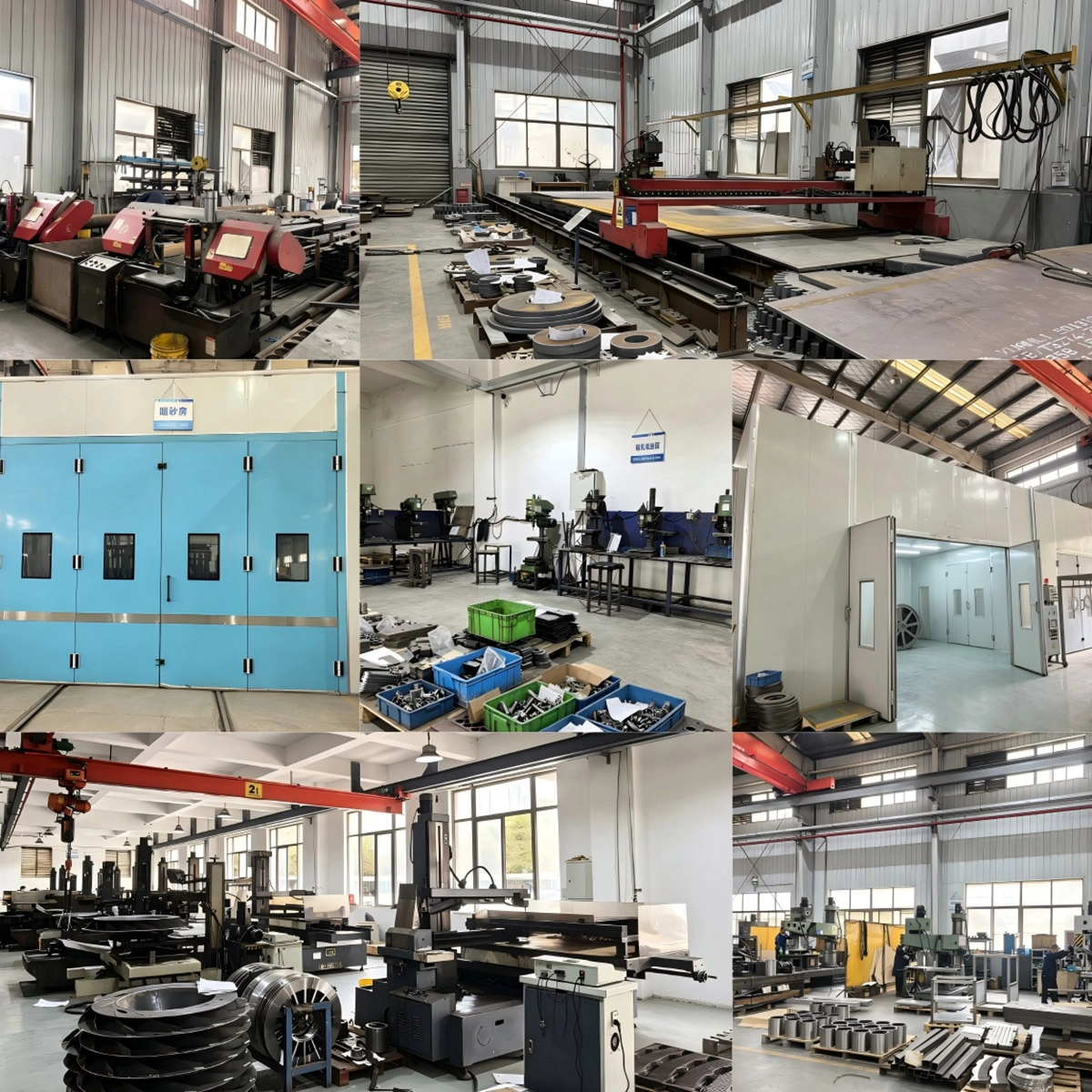

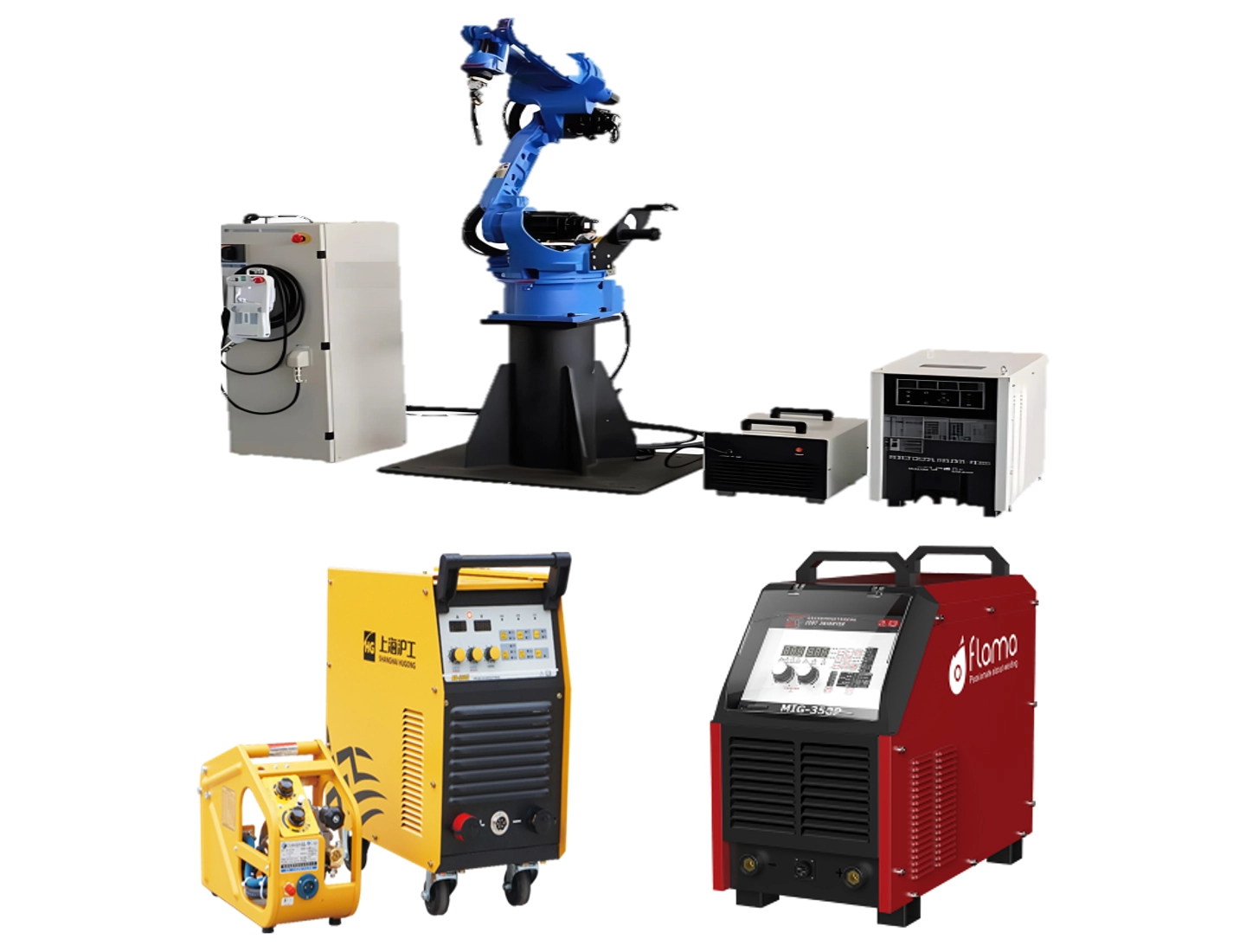

3. 우리의 장비
IPG 6kW 파이버 레이저+FANUC M-20iA
6축 로봇, 암 폭 1811mm, 반복 ± 0.02mm
1-6mm 스테인리스강/알루미늄 긴 직선 이음매에 적합, 속도 1.5m/분
Trumpf 4kW 디스크 + KUKA KR30 HA
높은 동적 암, HA 버전 반복 ± 0.02mm, 용접 심 추적 포함
0.5-4mm 반사 재료(구리, 알루미늄)를 튀지 않고 특수 용접
SCANSONIC 원격 스캐닝 헤드 3kW
초점 스캔 폭 5-58 mm, 스윙 주파수 1 kHz
자동차 도어 링용 알루미늄 강철 이종 소재, 랩 폭 20mm 및 1회 용접 침투
1500W 스윙 휴대용 레이저 용접
스폿 크기는 0~5mm 범위에서 조정 가능하며 프로토타입 용접 수리 및 대량 초도품 검증에 적합합니다.
고정 장치가 없는 시나리오, 전환<5분
4. 레이저 용접 사례 연구 | 일반적인 적용 사례
재질: 6061-T6 압출 프로파일, 벽 두께 2mm
용접 이음새: 모든 면에서 연속적인 코너 조인트, 총 길이 1.2m
과제: 밀봉 ≤ 1 × 10 ⁻⁶ Pa · m ³/s, 변형 ≤ 0.1 mm
솔루션: 6kW 파이버 레이저, 스캐닝 헤드 스윙 20mm, 속도 1.2m/min
결과: 1차 합격률은 99.5%, 헬륨 질량 분석기 누출 감지 합격, 월 120,000개 생산
재질: 구리 베이스 플레이트 3mm + 스테인레스 스틸 상단 커버 1mm
용접 이음매 : 그리드 밀봉 용접 이음매, 그리드 간격 8mm
솔루션: 4kW 디스크, Cu 납+스테인레스 스틸 팔로워, 실시간 전력 폐쇄 루프
결과: 인장 및 전단 강도 ≥ 180 N/mm, 열 저항 15% 감소, 500,000개 배치에서 누출 없음
재질: Ti-6Al-4V 벽 두께 0.2mm, 직경 Φ 8mm
용접 심: 원주 방향 심 도킹, 산화 변색이 필요하지 않음
솔루션: 3kW 레이저+국부 아르곤 챔버, 산소 함량<50ppm
결과: 용접 이음매는 은백색이며 인장 강도는 ≥ 950MPa이고 피로 수명은 10배입니다.
5. 품질 및 추적성
ISO 15614-11 레이저 용접 프로세스 인증
온라인 비전: 용접 폭, 오프셋 및 언더컷의 실시간 사진, 결함 자동 표시
QR 코드 조각: 용광로 번호+용접기 번호+전력+속도, 전체 추적성을 위한 코드 스캔
각 배치: 첫 번째 조각 섹션 금속 조직+인장+굽힘, 대량 생산을 위한 10% 외관 검사
신뢰 신뢰성
수년간의 글로벌 시장 수출 경험을 통해 품질, 물류 및 규정 준수에 대한 신뢰성이 입증되었습니다.
인증된 품질 관리 및 표준화된 생산은 모든 주문에 대해 신뢰할 수 있고 반복 가능한 결과를 보장합니다.
어떤 허용 오차를 달성할 수 있습니까?
CNC 가공에 대한 표준 공차는 DIN-2768-1-f(미세) 또는 +/-0.01mm입니다. 고정밀 요구 사항의 경우 형상 및 재료에 따라 +/-0.005mm의 엄격한 공차를 달성할 수 있습니다.
어떤 표면 마감재를 제공합니까?
당사는 다음을 포함한 원스톱 표면 처리 서비스를 제공합니다. 가공 상태(버 제거) 샌드블라스팅 아노다이징(유형 ll 유형 III) 연마 거울 연마 분말 코팅 페인팅 레이저 조각(로고/텍스트)
얼마나 빨리 견적을 받을 수 있나요?
3D 파일(STEP/IGES)과 2D 도면(PDF)을 보내주세요. 우리 엔지니어링 팀은 이를 분석하고 6~12시간 이내에 자세한 견적을 제공할 것입니다.
일반적인 리드타임은 얼마나 됩니까?
프로토타입: 3~7일 제작 10~20일 긴급 프로젝트에 대해서는 신속 서비스도 제공합니다.
대량 생산 전에 샘플을 제공합니까?
예, 승인을 위해 항상 사전 제작 샘플을 만드는 것이 좋습니다. 전체 배치를 실행하기 전에 확인을 위해 사진/비디오를 보내거나 실제 샘플을 배송해 드립니다.
부품이 사양을 충족하지 않으면 어떻게 되나요?
우리는 엄격한 품질 관리 정책을 가지고 있습니다. 부품이 도면 사양을 충족하지 않는 경우 무료로 다시 제작하거나 전액 환불해 드립니다. 우리는 품질을 100% 뒷받침합니다.
어떤 재료를 가공할 수 있나요?
우리는 금속, 알루미늄(6061, 7075), 스테인레스 스틸(303, 304, 316), 황동, 구리, 티타늄을 포함한 광범위한 재료를 사용합니다. 플라스틱: ABS, POM(Delrin), PEEK, 나일론, 폴리카보네이트. 특별한 자료가 필요하시면 알려주세요.
