얇은 판금의 레이저 용접: 용접 변형을 줄이는 방법

얇은 판금은 장비 하우징, 브래킷, 프레임, 인클로저, 커버 및 정밀 구조 부품에 널리 사용됩니다. 그러나 얇은 금속판을 용접하는 것은 어려울 수 있습니다. 과도한 열 입력은 뒤틀림, 뒤틀림, 번스루, 치수 편차 또는 눈에 띄는 표면 결함을 유발할 수 있습니다. 따라서 공차가 엄격한 제조업체의 경우 용접 변형을 제어하는 ​​것이 충분한 용접 강도를 달성하는 것만큼 중요합니다.

레이저 용접은 에너지를 작은 용접 영역에 집중하고 불필요한 열 노출을 줄일 수 있기 때문에 많은 얇은 판금 응용 분야에 효과적인 솔루션을 제공합니다. 레이저 용접을 적절한 조인트 설계, 고정구 제어, 용접 매개변수, 직선화, 검사 및 표면 마감과 결합하면 제조업체가 보다 안정적이고 일관된 판금 어셈블리를 생산하는 데 도움이 될 수 있습니다.

Shanghai Hehua Machinery Technology Co., Ltd. 의 경우 용접은 절단, 고정 장치 제작, 용접, 교정, CNC 2차 가공, 검사 및 표면 처리를 포함하는 통합 금속 제조 공정의 일부입니다. 이 접근 방식을 사용하면 용접 후에만 수정하는 것이 아니라 제조 공정 초기부터 용접 변형을 고려할 수 있습니다.

용접 중에 얇은 판금이 변형되는 이유는 무엇입니까?

용접 변형은 주로 고르지 않은 가열 및 냉각으로 인해 발생합니다. 용접 아크 또는 레이저 빔이 국부적인 영역을 가열하면 금속이 팽창합니다. 용접된 부분이 냉각되고 수축함에 따라 가열된 부분과 주변 재료 사이에 내부 응력이 발생합니다. 이러한 응력이 적절하게 제어되지 않으면 시트가 의도한 치수에서 구부러지거나 비틀리거나 휘어지거나 당겨질 수 있습니다.

얇은 판금은 열 응력에 견딜 수 있는 재료 두께가 얇기 때문에 특히 민감합니다. 용접 전에는 편평하게 보였던 부품이 여러 번의 용접 후에 눈에 띄게 왜곡될 수 있습니다.

변형에 영향을 미치는 일반적인 요인은 다음과 같습니다.

· 시트 두께 및 재질 종류

· 용접열 투입

· 용접속도

· 조인트 구성

· 용접 길이 및 순서

· 클램핑 및 고정 장치 설계

· 부품 형상

· 용접 수 및 위치

· 용접 후 교정 요구 사항

이러한 이유로 단순히 저열 용접 공정을 선택하는 것만으로는 충분하지 않습니다. 전체 용접 공정은 부품의 최종 치수 요구 사항을 중심으로 설계되어야 합니다.

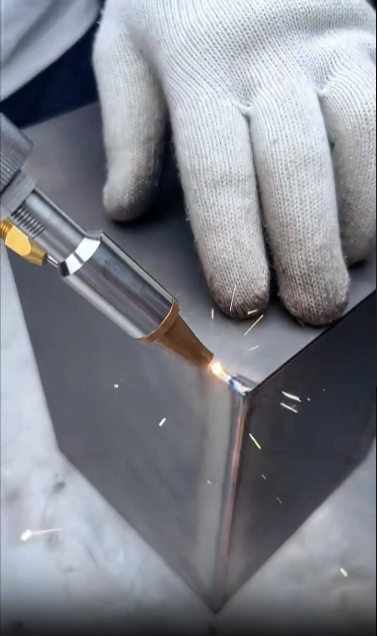

레이저 용접이 얇은 판금 변형을 줄이는 데 도움이 되는 방법

레이저 용접 의 주요 장점 중 하나는 집중된 열원입니다. 기존 용접 공정에 비해 레이저는 상대적으로 작은 영역에 에너지를 전달할 수 있어 열 영향을 받는 구역의 크기를 제한하고 불필요한 열 노출을 줄이는 데 도움이 됩니다.

얇은 판금의 경우 부품에 깔끔한 외관과 제어된 치수 정확도가 필요할 때 특히 유용할 수 있습니다.

그러나 레이저 용접은 변형을 자동으로 제거하지 않습니다. 잘못된 출력, 이동 속도, 초점 위치, 접합 준비 또는 용접 순서로 인해 여전히 열 변형이 발생할 수 있습니다. 핵심은 용접 공정을 재료 두께, 접합 구조, 하중 요구 사항 및 완성된 부품의 외관 요구 사항과 일치시키는 것입니다.

Shanghai Hehua Machinery Technology Co., Ltd.에서는 각 프로젝트의 실제 요구 사항에 따라 용접 공정을 선택합니다. 레이저 용접 외에도 MIG/MAG, TIG/GTAW, 스폿 용접, 필렛 용접, 서브머지드 아크 용접, 브레이징, 로봇 자동 용접 등을 제공하고 있습니다. 이를 통해 모든 프로젝트를 동일한 프로세스에 적용하는 대신 용접 방법을 다양한 시트 두께 및 구조적 요구 사항에 맞출 수 있습니다.

1. 생산 전 용접 설계 최적화

변형을 제어하는 ​​가장 효과적인 방법 중 하나는 첫 번째 부품을 용접하기 전에 문제를 해결하는 것입니다.

적합한 용접 설계에서는 접합 위치, 용접 크기, 용접 길이, 부품 강성, 용접 토치 또는 레이저 헤드에 대한 접근 및 예상되는 열 수축 방향을 고려해야 합니다.

Hehua Machinery는 생산 전 도면 검토 및 용접 DFM 최적화를 지원합니다. 이 회사는 2D CAD 도면은 물론 3D STEP, IGS, SolidWorks 및 UG 파일을 사용하여 작업합니다. 기존 용접 부품을 재현해야 하는 고객은 실제 샘플을 이용한 역설계도 가능합니다.

기술 검토 중에 잠재적인 용접 변형 및 균열 위험을 사전에 평가할 수 있습니다. 이는 생산이 시작된 후 광범위한 재작업의 필요성을 줄이는 데 도움이 됩니다.

2. 적절한 고정 장치 및 클램핑 사용

고정구는 용접 중 얇은 판금의 위치를 ​​유지하는 데 중요한 역할을 합니다. 충분한 지지가 없으면 열이 유입되면서 시트가 움직이거나 변형될 수 있습니다.

좋은 고정 장치는 용접 공정이 효율적으로 진행될 수 있도록 하면서 부품을 안전하게 고정해야 합니다. 그러나 과도한 클램핑은 원치 않는 잔류 응력을 생성할 수도 있습니다. 따라서 고정 장치 설계는 특정 어셈블리의 형상과 용접 순서를 기반으로 해야 합니다.

맞춤형 OEM 및 ODM 프로젝트의 경우 Shanghai Hehua Machinery Technology Co., Ltd.는 통합 제조 서비스의 일부로 고정 장치 제작을 제공할 수 있습니다. 이는 고정 장치 일관성이 용접 반복성에 직접적인 영향을 미치는 반복 생산에 특히 유용합니다.

3. 열 입력 및 용접 매개변수 제어

열 입력은 변형 제어에서 가장 중요한 변수 중 하나입니다. 과도한 에너지는 열 영향 영역을 확대하고 냉각 후 열 수축을 증가시킬 수 있습니다.

얇은 판금의 경우 용접 매개변수를 재료 유형 및 두께에 맞게 신중하게 조정해야 합니다. 탄소강, 아연도금강, 304/316 스테인리스강, 알루미늄 합금, 주철, 연성철, 구리 합금은 열적 및 용접 특성이 다릅니다.

용접 에너지와 이동 속도 사이의 올바른 균형이 필수적입니다. 목표는 단순히 가능한 가장 낮은 열 입력을 사용하는 것이 아니라 불필요한 열 부하를 최소화하면서 적절한 침투 및 용접 강도를 달성하는 것입니다.

대량 생산의 경우 로봇 용접은 반복 가능한 이동 속도, 토치 위치 및 용접 순서를 유지하여 일관성을 더욱 향상시킬 수 있습니다.

4. 용접 순서 계획

용접 순서는 얇은 판금 조립품의 최종 형상에 큰 영향을 미칠 수 있습니다.

긴 용접을 한 방향으로 연속적으로 수행하면 결과적인 수축으로 인해 부품이 한쪽으로 당겨질 수 있습니다. 용접 방향을 바꾸거나, 설계에서 허용하는 경우 단속 용접을 사용하거나, 용접을 여러 영역에 분산시키면 열 응력의 균형을 맞추는 데 도움이 될 수 있습니다.

최상의 순서는 부품 형상 및 구조적 요구 사항에 따라 다릅니다. 정밀 부품의 경우 변형이 이미 발생한 후에 조정하는 것보다 엔지니어링 단계에서 용접 순서를 결정하는 것이 더 나은 경우가 많습니다.

5. 필요할 경우 용접 후 교정을 사용하십시오.

최적화된 용접 매개변수를 사용하더라도 일부 부품에는 용접 후 교정이 필요할 수 있습니다. 이는 용접된 프레임, 장비 베이스, 브래킷, 하우징 및 엄격한 치수 요구 사항이 있는 기타 어셈블리와 특히 관련이 있습니다.

Hehua Machinery는 제조 역량 내에서 용접 후 교정 작업을 포함합니다. 용접 후 CNC 2차 가공이나 표면 마무리 작업으로 넘어가기 전에 조립품을 확인하고 수정할 수 있습니다.

회사는 프로젝트 요구 사항에 따라 교정 후 평탄도를 0.03mm/100mm 이하로 제어하면서 해당 구성 요소에 대해 약 ±0.1~±0.3mm의 전체 치수 공차를 지정합니다.

이러한 용접과 제어된 직선화의 조합은 용접 매개변수 조정에만 의존하는 것보다 최종 치수 요구 사항을 달성하는 데 더 실용적인 경로를 제공합니다.

6. 용접 품질 및 최종 치수 검사

변형을 줄이는 것은 용접 품질의 한 부분일 뿐입니다. 용접된 부품은 용접 무결성, 치수 정확도 및 응용 분야별 성능에 대한 요구 사항도 충족해야 합니다.

Shanghai Hehua Machinery Technology Co., Ltd.에서는 용접된 어셈블리가 입고 재료 검사, 공정 중 검사, 용접 후 교정 검사 및 최종 품질 관리를 거칩니다. 용접부에 다공성, 슬래그 포함, 균열 등의 문제가 있는지 검사합니다.

압력 관련 부품에 대해서는 기밀성 및 수밀성 테스트를 수행할 수 있습니다. 자기 입자 테스트(MT), 초음파 테스트(UT) 및 정수압 테스트도 임계 압력 용접에 사용할 수 있습니다.

이러한 검사 절차는 산업용 기계, 압축기 장비, 건설 기계 및 용접 성능이 작동 신뢰성에 직접적인 영향을 미치는 기타 응용 분야에 사용되는 구성 요소에 특히 중요합니다.

7. 용접 후 표면 처리를 고려하십시오

얇은 판금 조립에는 용접 이상의 작업이 필요한 경우가 많습니다. 용도에 따라 연삭, 연마, 블라스팅, 분체 도장, 아연 도금, 양극 산화 처리, 전기 영동, 흑색 산화 처리 및 기타 표면 처리가 필요할 수 있습니다.

용접 후 표면 처리는 내식성과 외관을 향상시킬 수 있지만 초기 제조 계획에서도 고려해야 합니다. 용접 스패터, 날카로운 모서리, 과도한 용접 강화 및 국부적 변형은 최종 마감에 영향을 미칠 수 있습니다.

Hehua Machinery는 통합된 용접 후 처리를 제공하므로 고객은 하나의 제조 작업 흐름 내에서 용접, 교정, 기계 가공 및 표면 마감 처리를 결합할 수 있습니다.

정밀박판금속용접의 응용

제어된 용접 변형은 다른 가공 또는 조립 부품과 맞아야 하는 부품의 경우 특히 중요합니다.

일반적인 응용 분야는 다음과 같습니다.

· 용접된 판금 하우징

· 압축기 프레임 및 압력 하우징

· 장비 기지

· 건설기계 브라켓

· 정밀 장착 브래킷

· 산업기계 프레임

· 경량 알루미늄 구조

· 스테인레스 스틸 인클로저

· 압력관 용접 조립품

· 반도체 장비 부품

· 신에너지 설비구조물

자동차, 철도 운송, 항공우주, 풍력, 원자력, 산업 기계, 반도체 장비 및 신에너지 장비 분야에 서비스를 제공한 경험을 바탕으로 Shanghai Hehua Machinery Technology Co., Ltd.는 프로토타입 개발과 대규모 생산 프로그램을 모두 처리할 수 있는 역량을 갖추고 있습니다.

용접 변형을 줄이기 위한 실용적인 접근 방식

얇은 판금의 경우 용접 변형은 단순히 최종적으로 해결할 수 있는 문제가 아니라 공정 제어 문제로 처리되어야 합니다.

실용적인 작업 흐름은 설계 검토 및 DFM 최적화로 시작하여 적절한 재료 선택, 고정 장치 설계, 용접 프로세스 선택, 열 입력 제어, 용접 순서 계획 및 용접 후 교정이 이어집니다. 그런 다음 치수 검사 및 용접 품질 테스트를 통해 완성된 어셈블리가 필수 사양을 충족하는지 확인합니다.

이러한 통합 접근 방식은 반복 가능한 치수, 안정적인 용접 품질, 여러 생산 배치에 걸친 안정적인 납품이 필요한 OEM 및 ODM 프로젝트에 특히 유용합니다.

Shanghai Hehua Machinery Technology Co., Ltd.는 160명 이상의 직원이 근무하는 17,800제곱미터 이상의 공장을 운영하고 있으며 엔드투엔드 제조 및 수출 서비스를 제공합니다. ISO 9001, IATF 16949, EN 15085 및 EN ISO 9606-1 인증을 통해 품질과 용접 능력이 뒷받침됩니다.

얇은 판금 부품의 용접 파트너를 찾는 제조업체의 경우 올바른 솔루션은 단순히 용접기를 선택하는 것이 아닙니다. 이는 열, 변형, 치수, 용접 품질 및 용접 후 요구 사항을 제어할 수 있는 완전한 프로세스를 선택하는 것입니다.

맞춤형 얇은 판금 프로젝트를 논의하기 위해 레이저 용접은 재료, 두께, 조인트 설계, 생산량 및 필요한 공차에 따라 MIG, TIG, 스폿 및 로봇 용접과 함께 평가될 수 있습니다. 통합 용접 및 2차 제조 기능을 갖춘 Shanghai Hehua Machinery Technology Co., Ltd.는 도면 검토 및 프로토타입 샘플링부터 생산, 검사, 표면 처리 및 수출에 이르기까지 프로젝트를 지원할 수 있습니다.
