용접된 금속 조립품은 겉보기에는 완벽해 보이지만 조인트가 밀폐되지 않으면 여전히 작동하지 않을 수 있습니다. 압축기 하우징, 압력 파이프 조립품, 밀봉된 장비 인클로저 및 유체 처리 구성품의 경우 용접 무결성은 단순한 외관 문제가 아닙니다. 이는 누출 성능, 신뢰성 및 완성된 조립품을 의도한 용도에 사용할 수 있는지 여부에 직접적인 영향을 미칩니다. 레이저 용접은 제어된 용접 형상, 낮은 열 변형 및 적합한 금속 조립품에 대한 일관된 결과가 필요한 제조업체에게 유용한 솔루션이 될 수 있습니다.
그러나 기밀 용접 부품을 얻으려면 용접 기계를 선택하는 것 이상의 것이 필요합니다. 조인트 설계, 재료, 맞춤, 용접 매개변수, 고정 장치 안정성, 용접 후 교정, 검사 및 누출 테스트가 모두 함께 작동해야 합니다. OEM 구매자의 경우 용접 뒤의 제조 프로세스가 용접 방법 자체만큼 중요한 경우가 많습니다.
기밀성은 완성된 조립품이 가스나 공기가 용접 구조의 의도하지 않은 구멍을 통과하는 것을 방지한다는 것을 의미합니다. 이는 간단해 보이지만 몇 가지 일반적인 제조 문제로 인해 밀봉 성능이 저하될 수 있습니다.
일반적인 원인은 다음과 같습니다.
· 용접 내부의 다공성
· 균열 또는 불완전 융합
· 침투력이 부족함
· 조인트 핏이 좋지 않음
· 과도한 용접변형
· 슬래그 함유
· 일관되지 않은 용접 매개변수
· 포트, 커버 또는 장착 표면 주변의 뒤틀림
· 조립 시 작은 틈이 발생함
따라서 용접은 기본 육안 검사를 통과할 수 있으며 압력 또는 밀봉 부품으로 승인되기 전에 추가 테스트가 필요합니다.
압축기 프레임, 압력 용접 하우징, 파이프 조립체 및 기타 밀봉 구조물을 생산하는 제조업체의 경우 처음부터 최종 기밀 요구 사항을 중심으로 생산 공정을 설계해야 합니다.

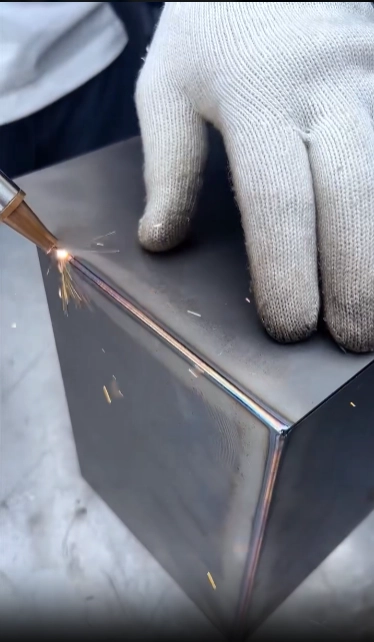

레이저 용접은 상대적으로 작은 영역에 에너지를 집중하므로 제조업체는 응용 분야와 매개변수가 적절할 때 제한된 열 입력으로 제어된 용접을 만들 수 있습니다.
이는 과도한 열로 인해 뒤틀림이 발생할 수 있는 판금 조립품에 특히 유용할 수 있습니다. 커버, 플랜지 또는 인클로저가 용접 중에 변형되면 그에 따른 치수 변화가 후속 조립 또는 밀봉 표면에 영향을 미칠 수 있습니다.
정밀 금속 부품의 경우 변형을 제어하면 필요한 용접 후 수정량을 줄일 수 있습니다.
용접 모양과 일관성이 중요한 조립품에도 레이저 용접을 고려할 수 있습니다. 안정적인 공정은 적절하게 설계된 조인트를 따라 반복 가능한 용접을 생성하는 데 도움이 될 수 있으며, 이는 동일한 밀봉 구성요소를 반복적으로 생산할 때 특히 유용합니다.
즉, 레이저 용접은 다른 용접 방법을 대체할 수 있는 보편적인 방법은 아닙니다. 실제 선택은 재료, 두께, 접합 형상, 접근성, 생산량 및 필요한 용접 성능을 기반으로 해야 합니다.
용접 압력 조립에서 가장 실제적인 실수 중 하나는 용접을 부품이 설계된 후에만 발생하는 것으로 간주하는 것입니다.
밀폐된 어셈블리의 경우 조인트 설계에서는 용접이 어떻게 형성되고, 검사되고, 테스트되는지 고려해야 합니다.
조인트는 적절한 맞춤을 유지하면서 선택된 용접 공정에 충분한 접근을 제공해야 합니다. 과도한 간격으로 인해 일관된 융합을 달성하기가 더 어려워질 수 있습니다. 정렬이 잘못되면 변형이 증가하고 완성된 어셈블리를 치수 공차로 되돌리기가 더 어려워질 수도 있습니다.
따라서 도면 검토는 제작이 시작되기 전 중요한 단계입니다.
Shanghai Hehua Machinery Technology Co., Ltd. 의 엔지니어링 팀은 STEP, IGS, SolidWorks 및 UG를 포함한 형식의 2D CAD 도면과 3D 파일을 검토할 수 있습니다. 레거시 부품의 경우 실제 샘플의 리버스 엔지니어링도 지원됩니다.
이를 통해 완성된 배치가 이미 제조된 후가 아니라 생산 전에 잠재적인 용접 변형 및 균열 위험을 고려할 수 있습니다.
기밀 용접 요구 사항은 재료에 따라 크게 다릅니다.
탄소강, 스테인리스강, 알루미늄 합금, 아연도금강, 주철, 연성철, 구리 합금은 각각 서로 다른 열적, 금속학적 특성을 가지고 있습니다. 따라서 용접 공정, 차폐 조건, 접합 준비 및 매개변수는 재료에 따라 조정되어야 할 수 있습니다.
예를 들어 스테인리스강 하우징은 내식성과 깨끗한 표면을 위해 선택할 수 있는 반면, 탄소강 프레임은 구조적 강도가 주요 요구 사항인 경우에 자주 사용됩니다. 알루미늄 부품은 무게 측면에서 이점을 제공할 수 있지만 알루미늄은 강철과 다르게 열을 전도하므로 주의 깊은 제어가 필요합니다.
Shanghai Hehua Machinery Technology Co., Ltd.는 탄소강, 아연 도금 강판, 304/316 스테인레스 강, 알루미늄 합금, 주철, 연성 철 및 구리 합금의 용접을 지원합니다. 적합한 용도에 대해 이종 금속 용접도 평가할 수 있습니다.
OEM 프로젝트의 경우 공급업체가 단일 재료나 용접 방법으로 생산을 제한하는 대신 실제 부품에 따라 용접 프로세스를 선택할 수 있기 때문에 이러한 재료 유연성이 유용합니다.
이 기사는 레이저 용접 에 중점을 두고 있지만 밀폐형 어셈블리에는 여러 제조 공정이 필요한 경우가 많습니다.
구성 요소에 따라 전체 생산 경로에는 다음이 포함될 수 있습니다.
블랭킹 → 고정구 제작 → 용접 → 교정 → CNC 가공 → 표면 처리 → 검사 → 기밀성 테스트
용접으로 인해 부품의 형상이 변경될 수 있으므로 이 순서가 중요합니다. 용접 전에 치수가 정확했던 플랜지 또는 장착 표면은 나중에 교정하거나 가공해야 할 수도 있습니다.
Hehua는 블랭킹, 고정 장치 제작, 용접, 교정, 2차 CNC 가공 및 표면 마무리를 다루는 통합 OEM 및 ODM 용접 서비스를 제공합니다. 이러한 원스톱 접근 방식은 개별 생산 단계 간의 치수 요구 사항을 보다 효과적으로 제어하는 데 도움이 될 수 있습니다.
열 변형은 밀폐 어셈블리를 제조할 때 주요 관심사 중 하나입니다.
열이 금속 부품 전체에 고르지 않게 집중되면 서로 다른 영역이 서로 다른 속도로 팽창하고 수축합니다. 이로 인해 뒤틀림, 각도 왜곡 또는 장착 지점 위치 변경이 발생할 수 있습니다.
밀봉된 어셈블리의 경우 이러한 치수 변경으로 인해 추가적인 문제가 발생할 수 있습니다. 왜곡된 플랜지는 결합 표면에 영향을 미칠 수 있습니다. 하우징이 휘면 후속 가공이 더 어려워질 수 있습니다. 과도한 수정은 생산 시간을 늘리고 배치 간 일관성에 영향을 미칠 수도 있습니다.
실질적인 변형 제어는 용접 순서와 고정구 설계부터 시작됩니다. 또한 적절한 용접 프로세스 선택, 열 입력 제어, 조인트 설계 최적화 및 교정 작업 계획이 포함될 수 있습니다.
Hehua는 프로젝트 개발 단계에서 엔지니어가 잠재적인 변형 위험을 검토하면서 용접 DFM 최적화 및 고정 장치 제작 지원을 제공합니다. 용접 후 해당 부품을 필요한 치수 범위 내로 되돌리기 위해 교정이 가능합니다.
회사에서는 적용 가능한 부품에 대해 약 ±0.1 ~ ±0.3mm의 전체 치수 공차를 지정하고 교정 후 평탄도는 0.03mm/100mm 이하로 제어됩니다.
압력 관련 용접 어셈블리의 경우 육안 검사만으로는 충분하지 않습니다.
Hehua는 압력 부품에 대한 기밀 테스트를 수행하고 프로젝트 요구 사항에 따라 기밀 및 수밀 테스트를 제공할 수 있습니다. 임계압력 용접의 경우 자분탐상검사, 초음파검사, 정수압검사 등의 추가 검사 방법을 사용할 수 있습니다.
일반적인 품질 관리 프로세스에는 다음이 포함될 수 있습니다.
1. 입고자재 검사
2. 초품 치수검사
3. 용접공정검사
4. 용접 후 교정 검증
5. 용접 외관 및 결함 검사
6. 필요한 경우 NDT
7. 기밀성 또는 압력 테스트
8. 최종 치수검사
9. 검사보고서 작성
이 접근 방식은 결함이 생산의 여러 단계에서 식별될 수 있기 때문에 단일 최종 육안 검사에 의존하는 것보다 OEM 구매자에게 더 실용적입니다.
압력 부품의 경우 Hehua는 배송 시 검사 및 테스트 보고서를 제공하여 고객이 생산 추적성과 품질 문서를 유지할 수 있도록 돕습니다.
밀폐형 어셈블리에는 항상 레이저 용접이 필요한 것은 아닙니다.
일부 두꺼운 구조 부품의 경우 MIG/MAG 용접이 실용적인 솔루션이 될 수 있습니다. TIG 용접은 제어된 용접 및 표면 외관이 중요한 곳에 적합할 수 있습니다. 스폿 용접은 특정 판금 구성에 유용할 수 있는 반면, 로봇 용접은 표준화된 대량 생산에 유리합니다.
Hehua의 용접 역량에는 MIG/MAG CO2 용접, TIG/GTAW 아르곤 용접, 스폿 용접, 필렛 용접, 서브머지드 아크 용접, 브레이징 및 로봇 자동 용접이 포함됩니다.
따라서 하나의 용접 공정이 항상 우수하다는 가정보다는 실제 부품을 기반으로 선택해야 합니다.
얇은 정밀 하우징의 경우 변형을 최소화하는 것이 우선순위일 수 있습니다. 중장비 프레임의 경우 구조적 강도와 생산성이 더 중요할 수 있습니다. 압력 조립의 경우 용접 무결성 및 누출 테스트가 주요 고려 사항이 될 수 있습니다.
밀봉된 용접 어셈블리는 용접 후 추가적인 보호가 필요할 수 있으며, 특히 실외나 부식성 환경에서 작동할 경우 더욱 그렇습니다.
응용 분야에 따라 용접 후 처리에는 연삭, 직선화, 쇼트 블라스팅, 흑색 산화물, 전기 영동, Dacromet, 분말 코팅, 아연 도금, 양극 산화 처리 및 광택 처리가 포함될 수 있습니다.
표면 마감은 관련 없는 최종 단계로 처리하기보다는 용접과 함께 계획되어야 합니다. 예를 들어 과도한 연삭은 용접 영역의 형상에 영향을 미칠 수 있으며 표면 준비가 불량하면 코팅 성능이 저하될 수 있습니다.
실외 장비의 경우 내식성은 초기 용접 품질만큼 중요할 수 있습니다. 눈에 보이는 인클로저의 경우 원하는 외관을 얻으려면 연삭 및 광택 처리가 필요할 수 있습니다.
기밀 용접 어셈블리에는 종종 여러 제조 단계가 포함되므로 공급업체 조정이 프로젝트 관리의 중요한 부분이 됩니다.
2005년에 설립된 Shanghai Hehua Machinery Technology Co., Ltd.는 17,800제곱미터 이상의 제조 공장을 운영하고 있으며 160명 이상의 직원을 고용하고 있습니다. 그 기능에는 용접은 물론 절단, 스탬핑, CNC 가공, 교정, 연마 및 표면 처리가 포함됩니다.
이 회사는 ISO 9001, IATF 16949 및 EN 15085 인증을 받았으며 용접공은 EN ISO 9606-1 자격 인증을 획득했습니다.
해외 OEM 고객의 경우 Hehua Machinery Technology Co., Ltd.와 Kunshan 자회사 모두 독립적인 수출입 권한을 보유하여 제조에서 수출까지 통합 프로세스를 지원합니다.
이는 완성된 부품에 용접 이상의 작업이 필요할 때 특히 유용합니다. OEM 구매자는 제조, 용접, 가공, 마무리 및 검사를 위해 별도의 공급업체를 조정하는 대신 전체 조립을 위해 하나의 제조 파트너와 협력할 수 있습니다.
밀폐 용접 어셈블리에 대한 도면을 보내기 전에 제조업체는 다음과 같은 몇 가지 사항을 명확하게 정의해야 합니다.
l 재료: 정확한 금속 등급과 필요한 재료 인증서를 지정합니다.
l 두께: 특히 서로 다른 두께가 접합되는 경우 각 용접 부분의 두께를 포함합니다.
l 용접 요구 사항: 중요한 용접, 눈에 보이는 용접, 연속 용접 및 단속 용접이 허용되지 않는 영역을 식별합니다.
l 치수 요구 사항: 중요한 장착 표면, 밀봉 표면 및 용접 후 공차를 표시합니다.
l 누출 요구 사항: 공기, 물, 정수압 또는 기타 테스트 방법이 필요한지 정의합니다.
l 표면 처리: 용접 후 필요한 부식 방지 또는 외관을 지정합니다.
l 생산량: 적절한 고정 장치 및 용접 장비를 고려할 수 있도록 프로토타입, 소규모 배치 또는 대량 생산 요구 사항을 명시합니다.
이러한 세부 사항을 통해 제조업체는 생산이 시작되기 전에 보다 신뢰할 수 있는 용접 및 검사 계획을 개발할 수 있습니다.
밀폐형 금속 조립품의 경우 성공적인 용접은 단순히 연속 용접 비드를 생성하는 것만이 아닙니다. 적절한 조인트 설계, 재료 관리, 용접 공정 선택, 변형 관리, 치수 검사 및 누출 테스트가 필요합니다.
레이저 용접은 열 입력 제어, 일관된 용접 형성 및 변형 감소가 중요한 적합한 정밀 금속 조립품에 효과적인 옵션이 될 수 있습니다. 그러나 최종 결과는 용접 공정을 둘러싼 전체 제조 체인에 따라 달라집니다.
통합 제작, 용접, 교정, CNC 가공, 표면 처리, NDT 및 기밀성 테스트 기능을 갖춘 Shanghai Hehua Machinery Technology Co., Ltd.는 OEM 고객이 도면 검토부터 완성된 용접 조립 생산까지 지원할 수 있습니다.
압축기 하우징, 압력 파이프 조립품, 밀봉된 장비 인클로저, 기계 부품 또는 기타 밀폐형 금속 구조물을 개발하는 제조업체의 경우 가장 유용한 질문은 단순히 레이저 용접으로 조인트를 밀폐할 수 있는지 여부가 아닙니다. 더 나은 질문은 공급업체가 완벽하게 완성된 어셈블리를 일관되게 제공하는 데 필요한 엔지니어링, 생산, 검사 및 테스트 기능을 갖추고 있는지 여부입니다.
레이저 용접은 최종 부품의 요구 사항을 중심으로 설계된 완전한 용접 및 금속 제조 공정을 통해 지원되는 솔루션의 한 부분입니다.
