산업용 장비 인클로저는 내부 구성 요소를 보호하는 것 이상의 역할을 합니다. 전기 시스템, 기계 조립품 및 민감한 장비를 먼지, 우발적인 접촉 및 환경 노출로부터 보호합니다. 치수는 또한 장착, 환기, 케이블 라우팅, 유지 관리 접근 및 전체 기계가 서로 결합되는 방식에 영향을 미칩니다. 장비 제조업체의 경우 이러한 세부 정보를 올바르게 얻으려면 설계와 제작 간의 신중한 조정이 필요합니다.
맞춤형 인클로저에는 평면 패널, 장착 브래킷, 구부러진 플랜지, 용접 조인트, 패스너 구멍 및 마감된 외부 표면이 포함될 수 있습니다. 각 기능은 다른 기능과 함께 작동해야 하므로 제조 순서가 프로젝트의 중요한 부분이 됩니다. 레이저 절단은 초기 판금 프로파일을 생산하는 유연한 방법을 제공하는 동시에 후속 성형, 접합 및 마감 작업을 통해 해당 프로파일을 기능성 어셈블리로 전환합니다.
OEM 프로젝트의 경우 이러한 작업을 조정할 수 있는 제조 파트너와 협력하면 불필요한 핸드오프를 줄이고 설계 문제가 생산에 영향을 미치기 전에 더 쉽게 해결할 수 있습니다.
장비 인클로저는 의도된 용도에 따라 상당히 다양합니다. 산업용 제어 캐비닛에는 스위치, 디스플레이 및 케이블 글랜드를 위한 정확한 위치의 장착 구멍과 개구부가 필요할 수 있습니다. 압축기 엔클로저에는 구조 패널, 서비스 개구부, 진동 및 일상적인 유지 관리를 수용하는 기능이 필요할 수 있습니다. 신에너지 장비 하우징에는 구성 요소 위치 지정, 보호 및 조립 접근에 대한 특정 요구 사항이 있을 수 있습니다.
이러한 차이는 재료 선택, 시트 두께, 절단 형상, 굽힘 허용치 및 결합 방법에 영향을 미칩니다. 단순한 보호 커버에 적합한 디자인은 내하중 인클로저나 밀접하게 배열된 전기 부품이 포함된 캐비닛에는 적합하지 않을 수 있습니다.
따라서 제조업체는 각 패널을 독립적인 부품으로 취급하기보다는 인클로저를 완전한 구조로 평가해야 합니다. 구멍 위치는 장착 구성 요소와 정렬되어야 하고, 가장자리는 올바르게 만나야 하며, 구부러진 부분은 의도한 간격을 제공해야 합니다. 이러한 관계를 초기에 고려하지 않으면 조립 중에 조정이 필요할 수 있습니다.
Hehua Machinery Technology (Kunshan) Co., Ltd.에서는 맞춤형 판금 제조를 통해 산업 기계, 자동차 부품, 철도 운송, 항공우주, 풍력, 원자력, 반도체 장비 및 신에너지 장비 전반에 걸친 응용 분야를 지원합니다. 의도한 응용 분야 및 조립 요구 사항을 검토하면 각 프로젝트에 적합한 제조 경로를 설정하는 데 도움이 됩니다.

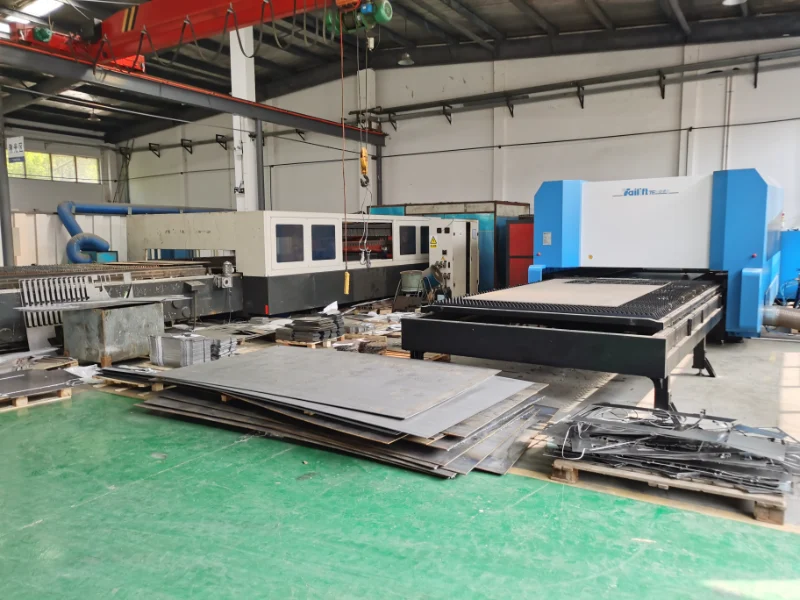

많은 인클로저 프로젝트의 첫 번째 주요 단계는 판금을 필요한 프로파일로 절단하는 것입니다. 레이저 절단은 엔지니어링 도면에서 직접 외부 윤곽, 장착 구멍, 슬롯, 액세스 개구부 및 기타 세부 기능을 생성하는 데 매우 적합합니다.
각 프로파일에 전용 도구가 필요한 프로세스와 비교하여 레이저 절단은 설계가 변경되거나 프로젝트에 여러 맞춤형 구성 요소가 포함된 경우 유연성을 제공합니다. 또한 간단한 절단 방법으로는 효율적으로 생산하기 어려운 복잡한 형상도 수용할 수 있습니다.
그러나 적합한 절단 공정은 적합한 디자인에서 시작됩니다. 엔지니어는 시트 두께와 형상 크기 사이의 관계, 구멍 사이의 간격, 좁은 슬롯의 크기, 개구부와 굴곡선 사이의 거리를 고려해야 합니다. 간격이 촘촘하거나 좁은 부분은 완성된 부품의 손상을 방지하기 위해 추가 검토가 필요할 수 있습니다.
재료 선택도 절단 계획에 영향을 미칩니다. Hehua는 SPCC 냉간압연강판, SGCC 및 SECC 아연도금강판, 304 및 316 스테인리스강, 알루미늄을 포함한 판금 재료를 가공합니다. 명시된 가공 두께 범위는 0.5mm ~ 12mm이므로 판금 제조 능력 내에서 다양한 재료 및 구조적 요구 사항을 해결할 수 있습니다.
인클로저 패널의 목적은 단순히 2차원 윤곽을 재현하는 것이 아닙니다. 절단된 부품은 굽힘, 고정, 용접 및 최종 조립을 위한 올바른 인터페이스도 제공해야 합니다.
재료 선택은 장비의 작동 조건, 구조적 요구 사항 및 외관 기대치를 반영해야 합니다.
냉간 압연 강철은 많은 산업용 캐비닛 및 보호 하우징에 대한 실용적인 옵션입니다. 특정 용도에 대한 적합성은 필요한 강도, 시트 두께 및 부식 방지에 따라 달라집니다. 인클로저가 습기나 기타 부식성 조건에 노출되는 경우 아연 도금 강철 또는 스테인리스 스틸이 더 적합할 수 있습니다.
304, 316 등의 스테인레스 강종은 내식성과 내구성이 중요한 곳에 사용됩니다. 모든 스테인레스 스틸이 동일하게 작동한다고 가정하기보다는 환경 및 해당 프로젝트 요구 사항에 따라 특정 등급을 선택해야 합니다.
알루미늄 시트는 부품 무게를 줄이는 것이 중요할 때 유용합니다. 기계적 특성이 적용 분야의 요구 사항을 충족한다면 경량 커버, 패널, 브래킷 및 기타 장비 구조에 사용할 수 있습니다.
재료 선택은 후속 작업에도 영향을 미칩니다. 재료마다 적절한 절단 매개변수, 굽힘 허용치, 용접 절차 및 마감 방법이 필요합니다. 한 재료에 적합한 표면 처리가 다른 재료에는 적합하지 않을 수도 있습니다.
프로젝트 계획 중에 구매자는 내식성, 표면 외관 또는 추적성에 대한 요구 사항과 함께 재료 등급 및 두께를 도면에 지정해야 합니다. 이를 통해 제조팀은 설계를 검토하고 호환 가능한 프로세스를 선택할 수 있는 명확한 기반을 확보할 수 있습니다.
프로파일이 절단되면 CNC 벤딩을 통해 플랫 시트를 인클로저에 필요한 3차원 모양으로 형성합니다. 측벽, 장착 플랜지, 강화 모서리 및 리턴 벤드는 구조적 지지를 제공하고 조립에 필요한 인터페이스를 설정할 수 있습니다.
굽힘 정확도는 재료 특성, 시트 두께, 굽힘 반경, 툴링 및 도면에 지정된 각도를 포함한 여러 요소에 따라 달라집니다. 스프링백으로 인해 굽힘력이 제거된 후 재료가 부분적으로 원래 모양으로 되돌아갈 수 있습니다. 이 효과를 고려하지 않으면 완성된 각도나 전체 치수가 의도한 형상과 다를 수 있습니다.
또한 설계자는 굽힘, 구멍 및 인접 기능 간의 잠재적인 간섭도 확인해야 합니다. 굽힘 부분에 너무 가까이 위치한 구멍은 성형 중에 변형될 수 있으며, 잘못 계획된 플랜지는 패스너를 방해하거나 패널이 짝을 이루는 구성 요소에 맞지 않게 할 수 있습니다.
이러한 이유로 레이저 절단 과 절곡은 함께 계획되어야 합니다. 각 절단 형상의 위치는 후속 성형 작업을 고려해야 하며, 완성된 형상을 인클로저의 조립 요구 사항과 비교하여 확인해야 합니다.
Hehua는 절단과 함께 CNC 굽힘 및 관련 판금 성형 서비스를 제공합니다. 명시된 CNC 굽힘 치수 공차는 ±0.05~±0.1mm이며, 굽힘 각도 공차는 ±0.5°이며 해당 부품 및 가공 조건에 따라 달라집니다. 이러한 수치는 프로젝트 논의를 위한 기술적 참조를 제공하며, 실제 요구사항은 도면 검토를 통해 확인되어야 합니다.
성형 후 제품 설계에 따라 인클로저 패널과 지지 구성 요소가 결합됩니다. 적절한 방법에는 리벳팅, 자체 클린칭 패스너, 리벳 너트, TIG 용접, MIG 용접 또는 기계적 고정이 포함될 수 있습니다.
선택은 인클로저의 구조, 접근 요구 사항, 서비스 용이성, 외관 및 예상 작동 조건에 따라 달라집니다. 제거 가능한 커버에는 나사산 부착 지점이 필요할 수 있는 반면, 영구적으로 결합된 구조 하우징에는 용접 이음새 또는 강화된 연결이 필요할 수 있습니다.
조립 계획에서는 구성 요소가 설치되는 순서를 고려해야 합니다. 인클로저를 닫기 전에 내부 브래킷, 장착 플레이트 및 보강 부품을 장착해야 할 수도 있습니다. 프로세스 초기에 접근이 너무 제한되면 작업자는 패스너를 배치하거나 용접을 일관되게 완료하는 데 어려움을 겪을 수 있습니다.
용접은 열 관련 변형을 일으킬 수도 있습니다. 치수 요구 사항이 엄격한 어셈블리의 경우 생산 전에 고정 장치 설계, 용접 순서 및 검사 체크포인트를 고려해야 합니다. 개별 절단 패널의 치수에만 의존하기보다는 결합 후 중요한 인터페이스를 측정해야 할 수도 있습니다.
통합 제조를 사용하면 절단, 성형 및 접합 요구 사항을 동일한 어셈블리의 일부로 검토할 수 있으므로 이러한 작업을 더 쉽게 조정할 수 있습니다. 또한 프로토타입 결과에 적합성 또는 접근 문제가 드러날 경우 설계 변경 사항을 해결하기 위한 보다 명확한 경로를 제공합니다.
표면 마감은 장비 인클로저의 외관과 성능 모두에 영향을 미칩니다. 재료 및 응용 분야에 따라 옵션에는 분말 코팅, 액체 페인팅, 브러싱, 광택 처리, 양극 산화 처리, 아연 도금, 부동태화 또는 기타 적절한 처리가 포함될 수 있습니다.
마감재는 사용환경과 요구되는 외관에 따라 선택되어야 합니다. 실외 인클로저에는 추가적인 부식 방지가 필요할 수 있으며 노출된 패널에는 일관된 색상, 질감 또는 브러시 처리된 결 방향이 필요할 수 있습니다. 양극 산화 처리용 알루미늄 부품에는 호환 가능한 재료와 표면 준비 공정이 필요합니다.
마무리하기 전에 절단된 가장자리와 성형된 표면에 버, 긁힘, 변형 및 최종 결과에 영향을 미칠 수 있는 기타 결함이 있는지 확인해야 합니다. 특히 구멍, 패스너 인터페이스 또는 꼭 맞는 구성 요소가 처리 후에도 기능을 유지해야 하는 경우 코팅 전에 치수 점검이 필요할 수도 있습니다.
최종 검사에서는 조립된 인클로저가 승인된 도면 및 품질 요구 사항을 충족하는지 확인해야 합니다. 일반적인 검사에는 전체 치수, 장착 구멍 위치, 굽힘 형상, 접합 상태, 표면 모양 및 조립품 맞춤이 포함됩니다. 특정 문서 요구 사항이 있는 프로젝트의 경우 치수 보고서 및 외관 검사 기록이 고객 승인을 지원할 수 있습니다.
Hehua는 ISO 9001 인증 품질 관리 시스템을 따르며 IATF 16949 자동차 품질 시스템 인증과 철도 차량 및 부품 용접에 대한 EN 15085 인증도 보유하고 있습니다. 품질 프로세스에는 초도품 검사, 공정 중 검사, 주요 기능의 치수 검사가 포함됩니다. 애플리케이션에서 요구하는 경우 추가 테스트에 대해 논의할 수 있습니다.
맞춤형 인클로저를 정식 생산에 출시하기 전에 프로토타입을 제작하면 설계가 의도한 대로 작동하는지 확인하는 데 도움이 됩니다. 엔지니어는 패널 사이의 적합성을 검사하고, 장착 지점을 확인하고, 설치 및 유지 관리를 위한 접근을 평가하고, 구성 요소 간의 잠재적인 간섭을 식별할 수 있습니다.
문제가 발견되면 동일한 문제가 더 큰 배치에 영향을 미치기 전에 도면을 수정할 수 있습니다. 프로토타입 평가는 또한 선택한 재료, 굽힘 형상, 결합 방법 및 표면 마감이 의도한 용도에 적합한지 여부를 결정하는 데 도움이 될 수 있습니다.
Hehua는 프로토타입 개발과 소규모 배치 시험 생산부터 대량 생산까지 프로젝트를 지원합니다. 이 회사는 17,800제곱미터 이상의 제조 공장을 운영하고 있으며 직원 수는 160명이 넘습니다. 기술팀은 도면 검토 및 제조 조정을 지원하고, 생산 관리 시스템은 프로젝트, 구매, 재고 및 생산 정보 조정을 지원합니다.
초기 기술 검토를 위해 구매자는 최신 2D 도면과 가능한 경우 STEP 또는 IGES와 같은 형식의 3D CAD 파일을 제공해야 합니다. 제출물에는 재료, 두께, 중요 치수, 표면 마감, 접합 요구 사항 및 예상 생산 수량을 명시해야 합니다. 엔클로저가 기존 장비에 맞아야 하는 경우 참조 치수 및 결합 부품 정보도 유용합니다.
이러한 세부 사항을 통해 제조 팀은 제안된 설계를 평가하고, 잠재적인 생산 문제를 식별하고, 작업이 시작되기 전에 적절한 프로세스 순서를 결정할 수 있습니다.
성공적인 장비 인클로저는 절단 패널의 품질 그 이상에 달려 있습니다. 재료 선택, 프로파일 정확성, 굽힘, 접합, 마감 및 최종 검사가 함께 작용하여 장비에 맞고 의도된 기능을 수행하는 구성 요소를 생산해야 합니다.
이러한 단계를 조정된 프로세스로 계획함으로써 OEM 제조업체는 설계 위험을 조기에 해결하고, 조립 일관성을 개선하고, 반복 주문에 대한 보다 명확한 품질 요구 사항을 설정할 수 있습니다. 레이저 절단은 시작 형상을 제공하는 반면 후속 제조 작업은 개별 부품이 완전한 인클로저가 되는 정도를 결정합니다.
Hehua Machinery Technology (Kunshan) Co., Ltd. 는 맞춤형 장비 캐비닛, 섀시, 보호 하우징, 브래킷 및 기타 산업용 금속 부품을 위한 통합 판금 제조를 제공합니다. 절단, 성형, 접합, 마감 및 검사를 포괄하는 역량을 갖춘 이 회사는 초기 설계 검토부터 프로토타입 검증 및 배치 제조에 이르기까지 고객을 지원합니다.
다음 인클로저 프로젝트를 위해 엔지니어링 도면과 재료 사양을 조기에 준비하고, 조립에 중요한 치수를 식별하고, 생산 전에 전체 제조 순서를 검토하십시오. 이 접근 방식은 완성된 인클로저가 설치될 장비의 설계 요구 사항과 실제 요구 사항을 모두 충족하는지 확인하는 데 도움이 됩니다.
